Sådan ser et komplet sæt ud

Uddrag fra leverancen for visningshuset Hedehuset: længehus i ét plan 9 × 18 m, sadeltag 25° på gitterspær, 54 ark A3. Hele sættet får du som PDF efter en kort NDA, sammen med CSV-filerne til saven.

Bestil hele sættet (PDF + CSV) Åbn 3D-modellen af det samme hus

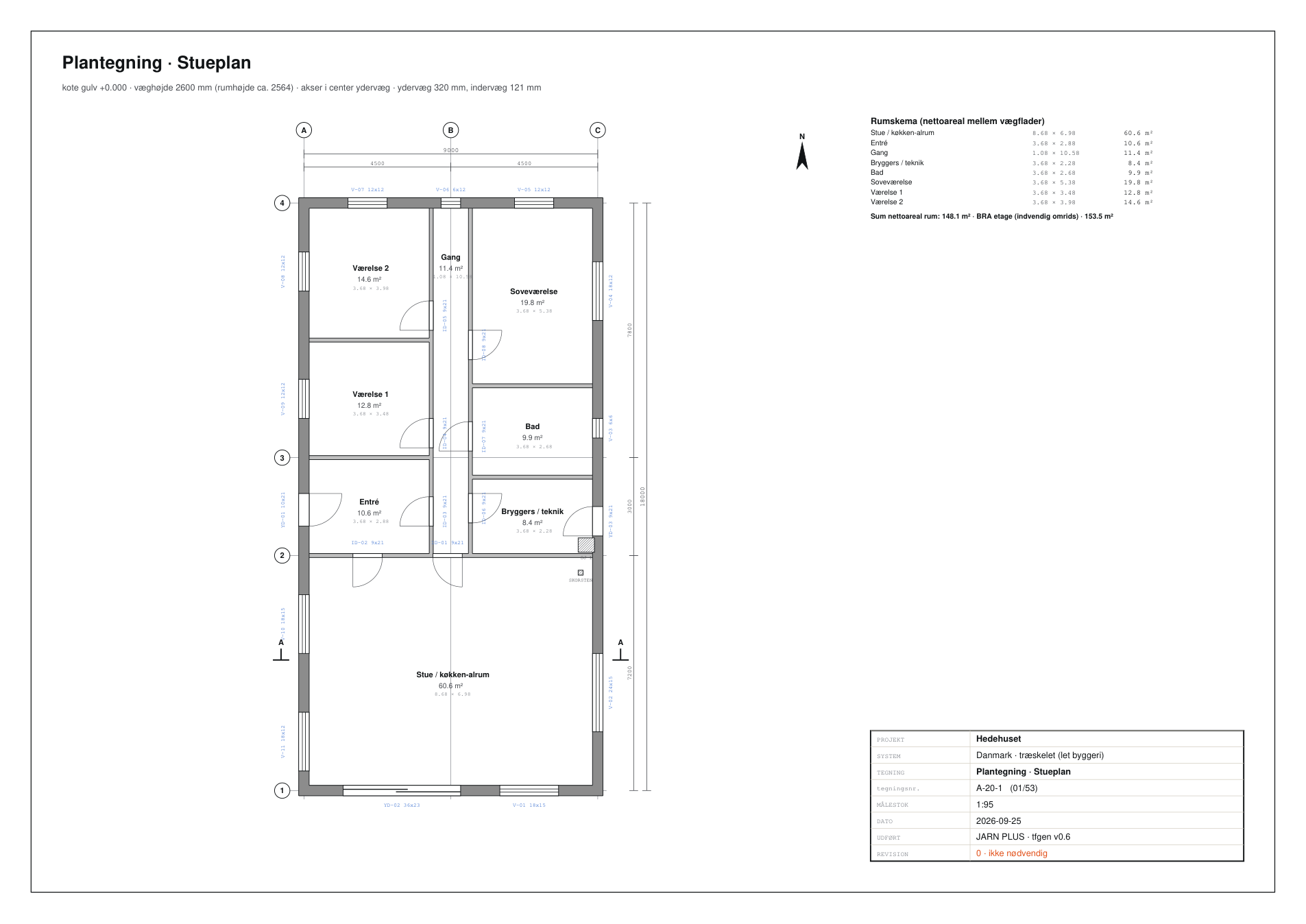

  1. Plantegning stueplan — Akser i center af ydervæg, nettoareal, dørslag, skakt, skorsten, snitmarkering, rumskema.
    01 · A-20-1

    Plantegning stueplan

    Akser i center af ydervæg, nettoareal, dørslag, skakt, skorsten, snitmarkering, rumskema.

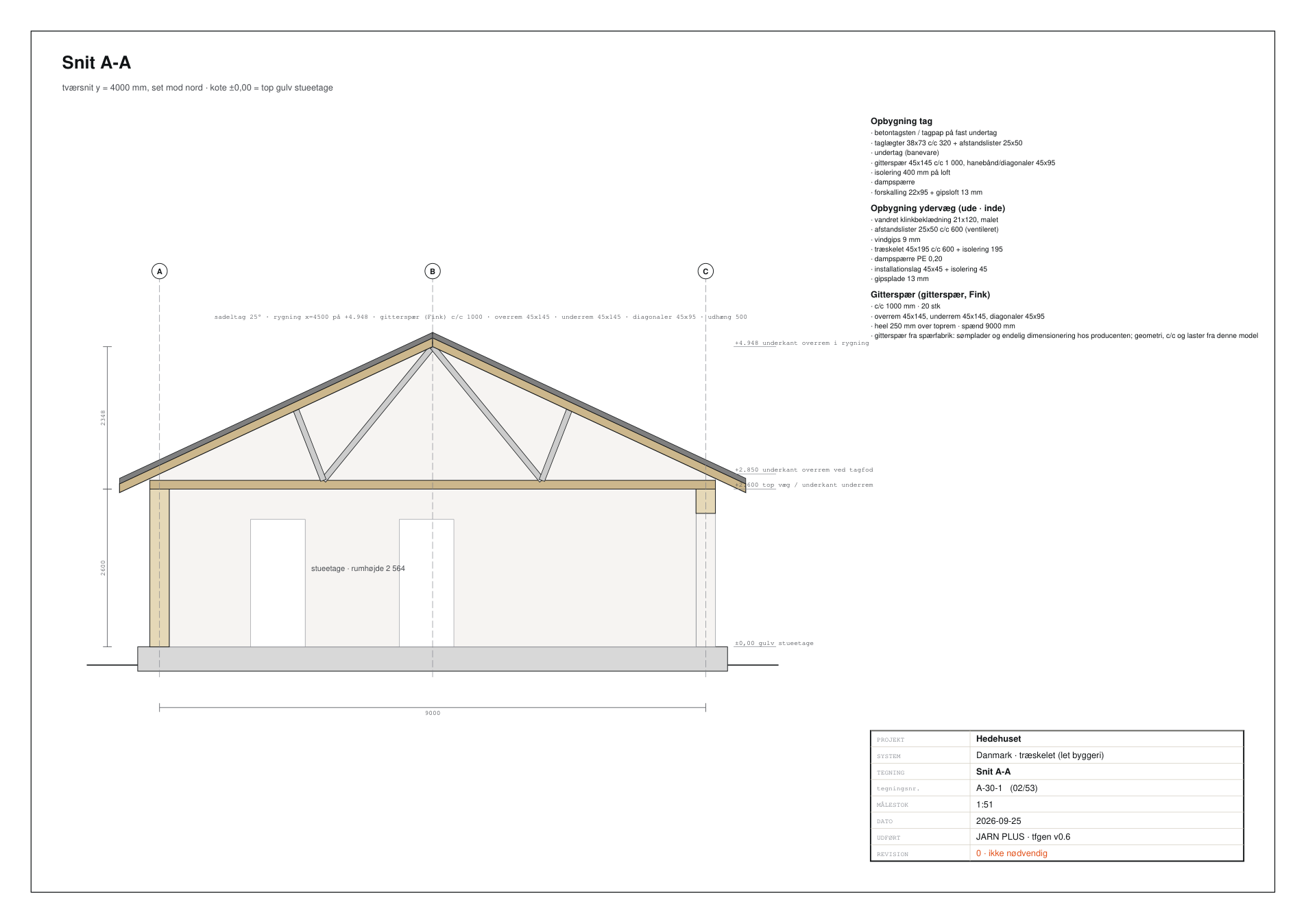

  2. Snit A-A med gitterspær — Fink-spær 45×145 c/c 1 000, underrem på toprem, heel 250, opbygning af tag og ydervæg.
    02 · A-30-1

    Snit A-A med gitterspær

    Fink-spær 45×145 c/c 1 000, underrem på toprem, heel 250, opbygning af tag og ydervæg.

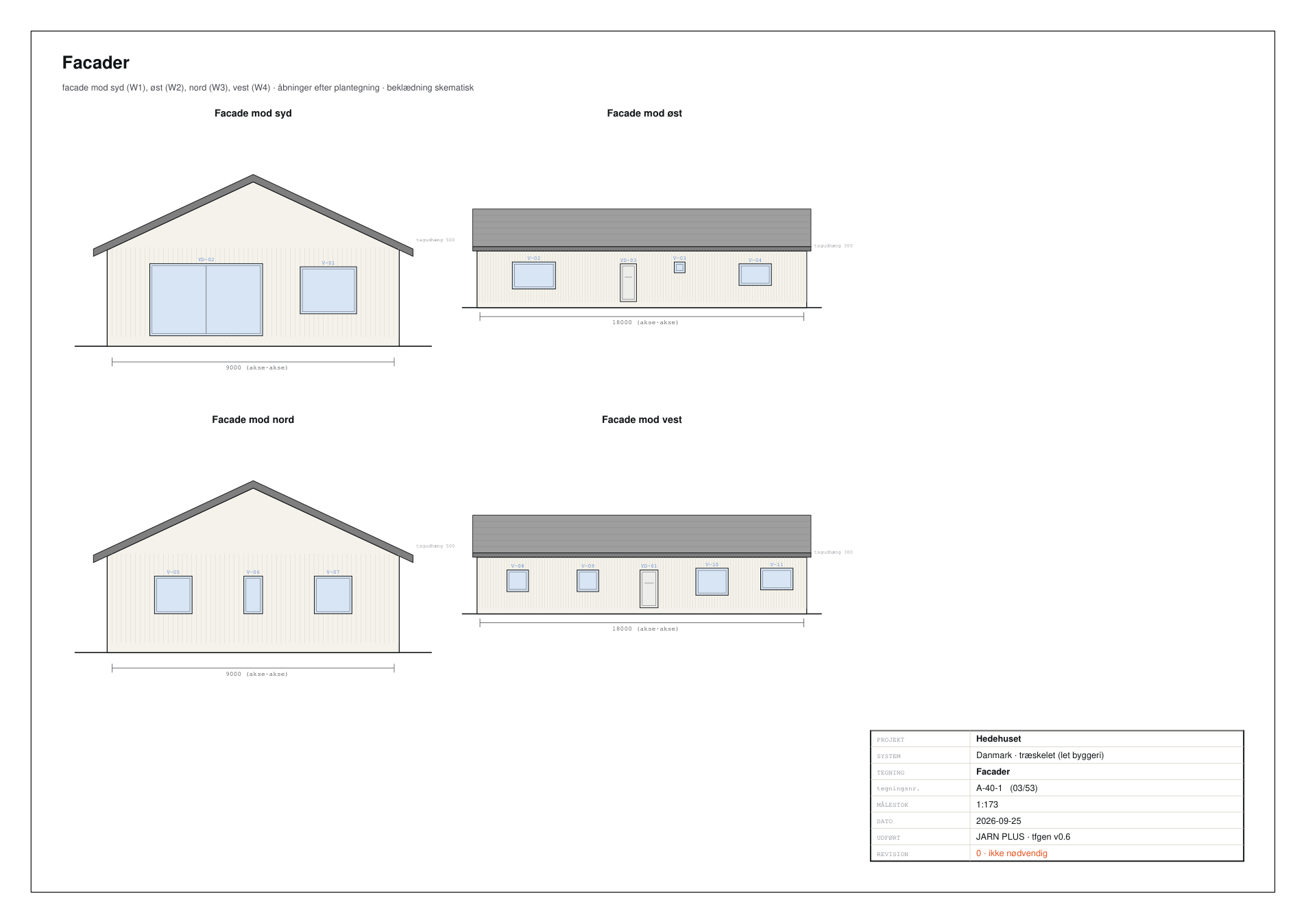

  3. Facader — Fire facader med vinduer, døre, udhæng og beklædning.
    03 · A-40-1

    Facader

    Fire facader med vinduer, døre, udhæng og beklædning.

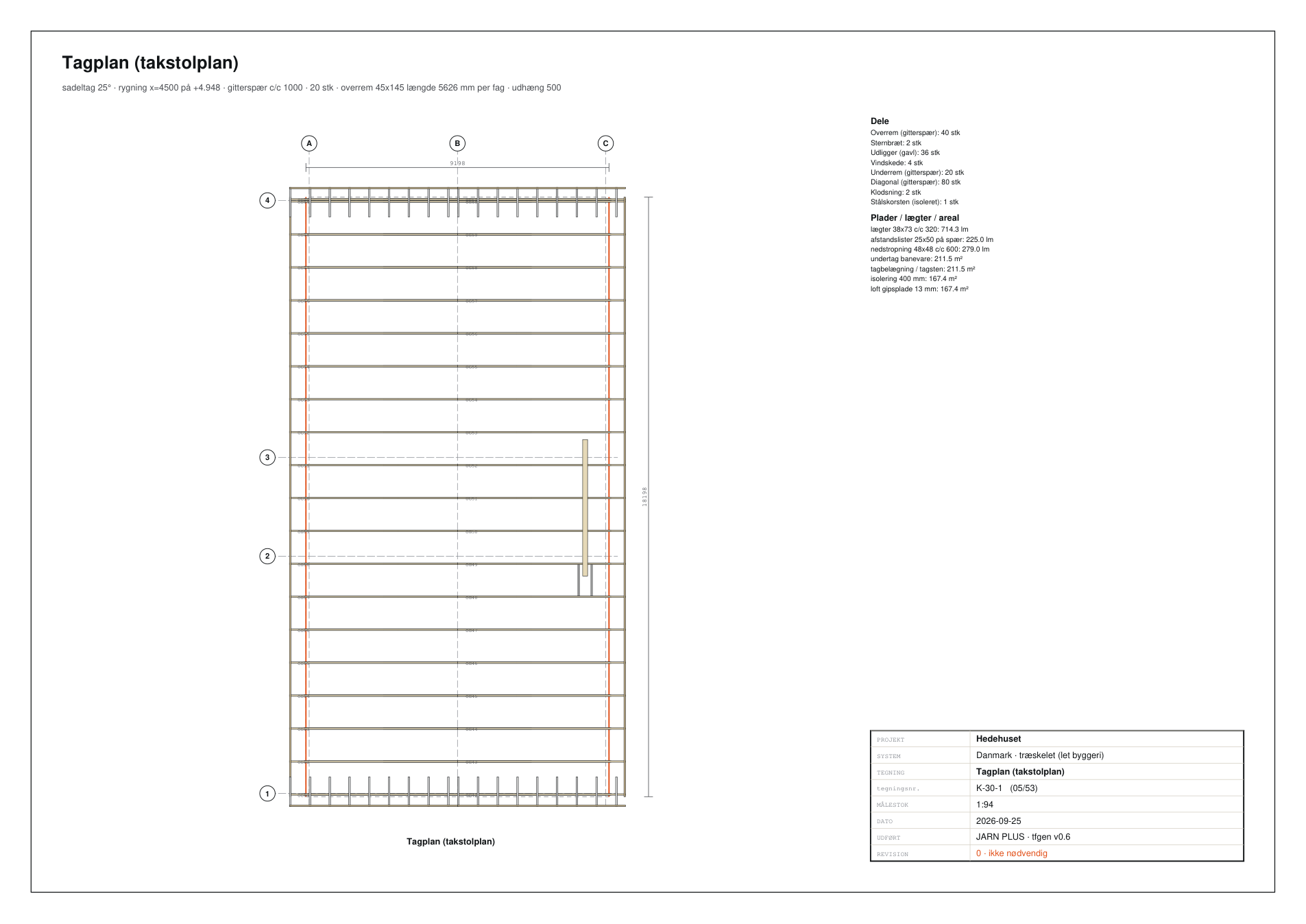

  4. Tagplan (gitterspær) — Alle spær med nummer, udligger og vindskeder i gavl, udveksling for skorsten.
    04 · K-30-1

    Tagplan (gitterspær)

    Alle spær med nummer, udligger og vindskeder i gavl, udveksling for skorsten.

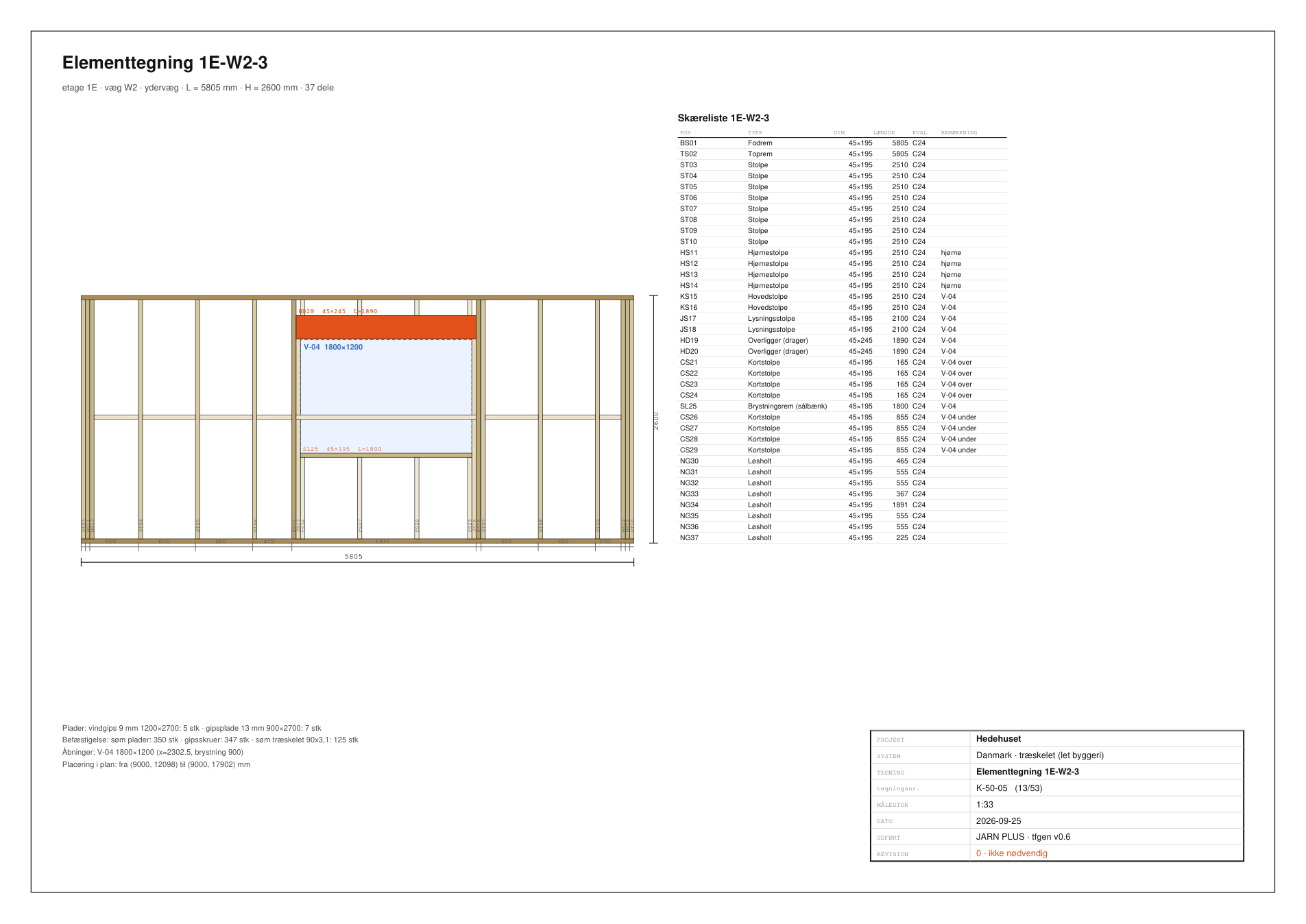

  5. Elementtegning med skæreliste — Hvert vægelement med stolper, overliggere, brystningsrem, kortstolper og løsholter, hver del nummereret, skæreliste på samme ark.
    05 · K-50

    Elementtegning med skæreliste

    Hvert vægelement med stolper, overliggere, brystningsrem, kortstolper og løsholter, hver del nummereret, skæreliste på samme ark.

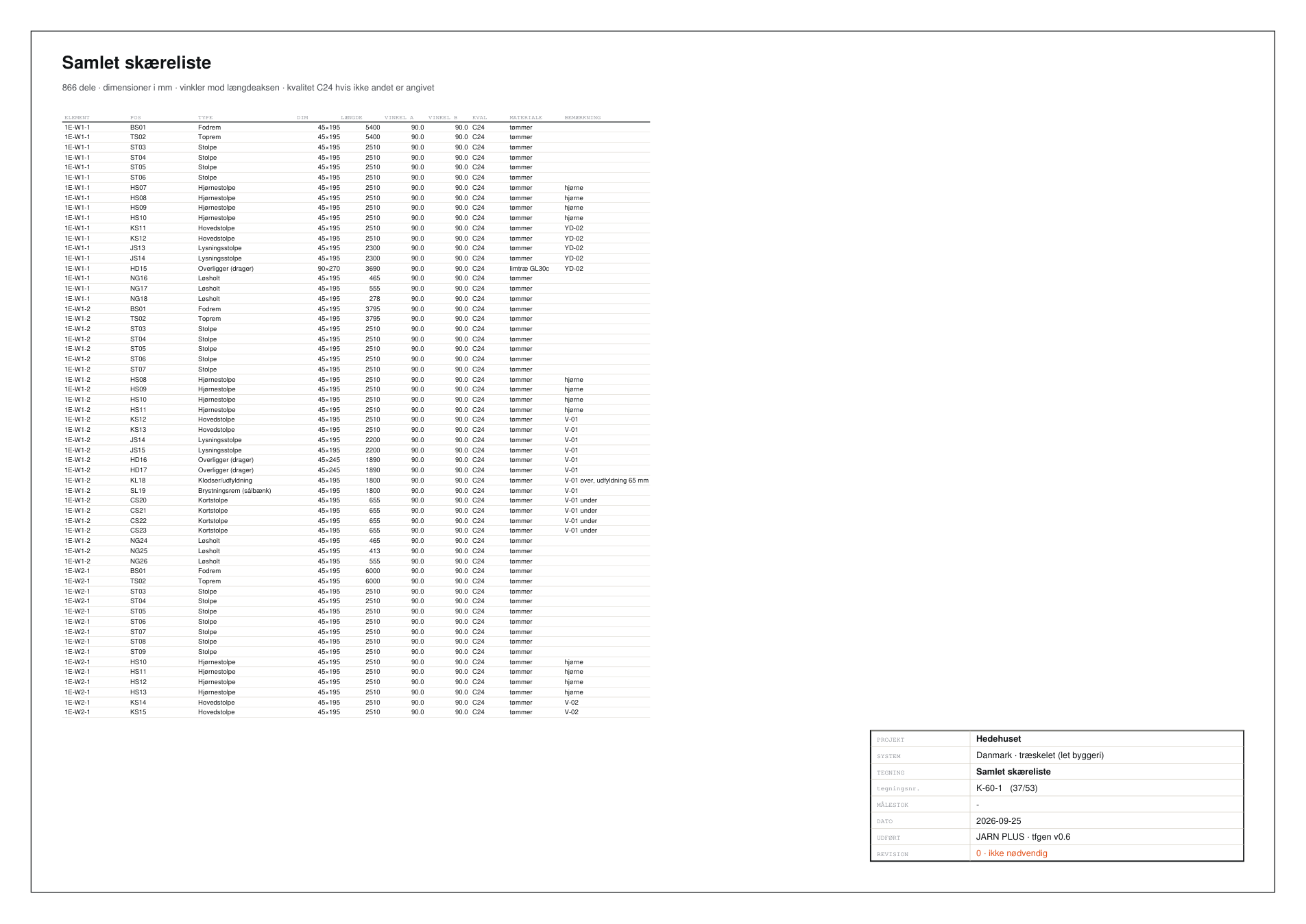

  6. Samlet skæreliste og bestillingsliste — Alle dele sorteret efter dimension og længde, bestilling efter lagerlængder med spild i procent, plader og befæstigelse.
    06 · K-60

    Samlet skæreliste og bestillingsliste

    Alle dele sorteret efter dimension og længde, bestilling efter lagerlængder med spild i procent, plader og befæstigelse.

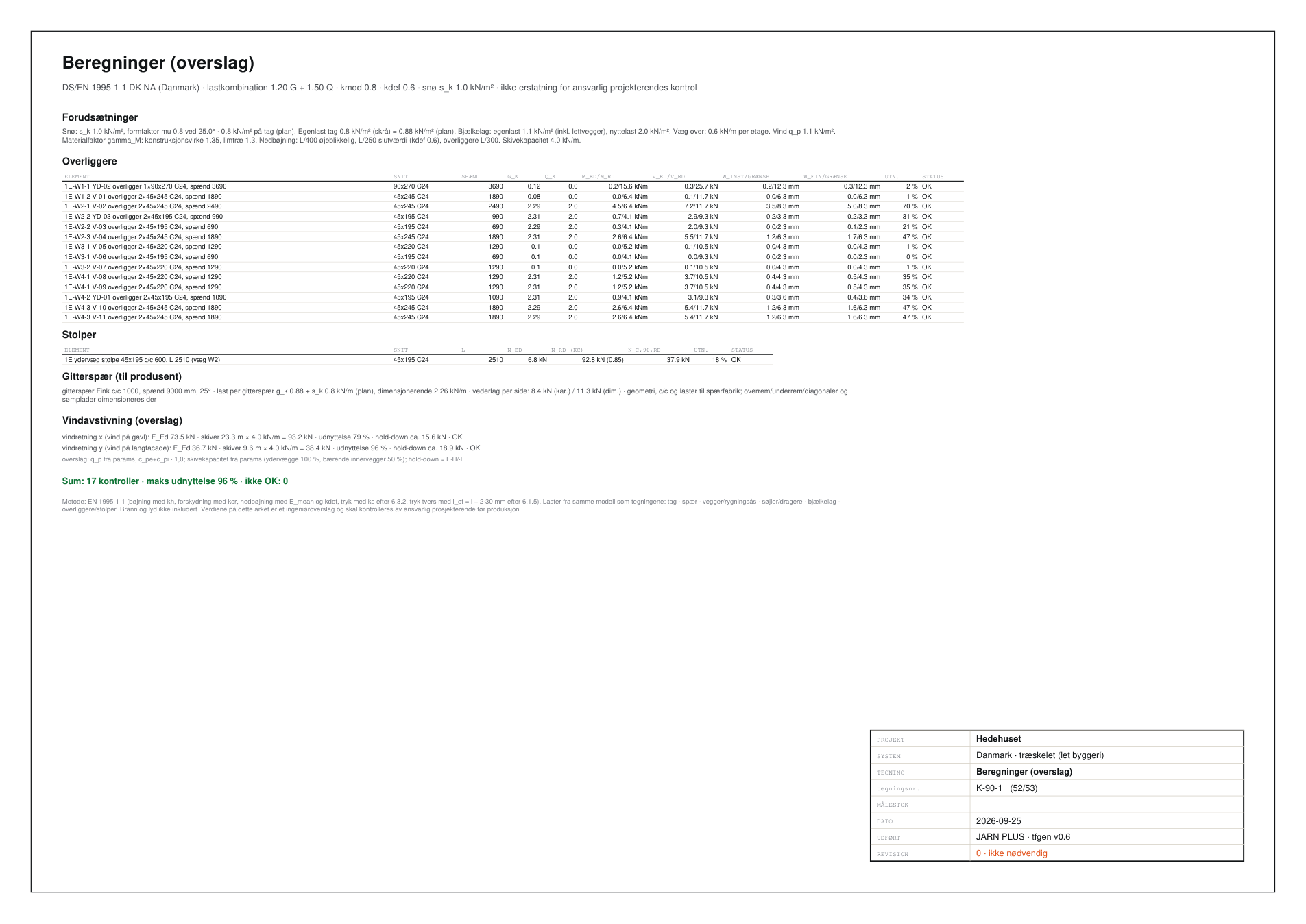

  7. Beregninger (overslag) — Hver bærende del kontrolleret efter DS/EN 1995-1-1 DK NA fra samme model: overliggere, stolper, gitterspær som last til spærfabrik, vindafstivning. Udnyttelse og anbefalet dimension, hvor tabellen ikke holder.
    07 · K-90

    Beregninger (overslag)

    Hver bærende del kontrolleret efter DS/EN 1995-1-1 DK NA fra samme model: overliggere, stolper, gitterspær som last til spærfabrik, vindafstivning. Udnyttelse og anbefalet dimension, hvor tabellen ikke holder.

Uddrag i skærmopløsning. Hele sættet leveres som PDF i A3 (54 ark) sammen med CSV-filerne efter underskrevet NDA.

Send én plan. Få et komplet sæt tilbage.

Prøveleverance af ét hus til kostpris: plantegninger, elementtegninger, skæreliste og bestillingsliste efter jeres system. Se eksemplerne først, eller skriv direkte.

Skriv til os Se eksempler
