Exempel

Så ser ett komplett set ut

Utdrag ur leveransen för visningshuset Björkbacken: 1,5-plansvilla 8 × 12 m, sadeltak 38° med två takkupor, 87 blad A3. Hela setet får du som PDF efter en kort NDA, tillsammans med CSV-filerna till kapsågen.

Beställ hela setet (PDF + CSV) Öppna 3D-modellen av samma hus

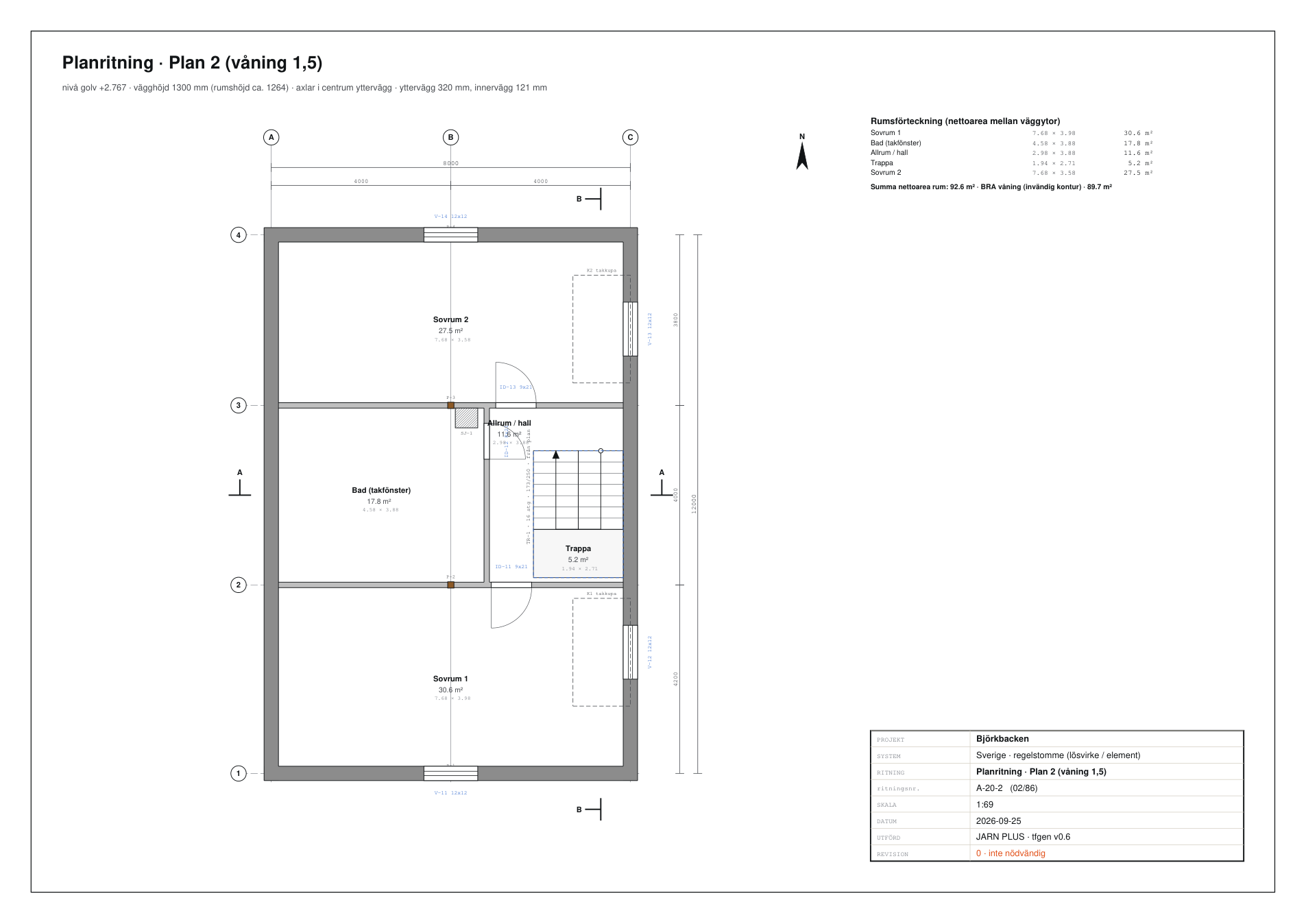

  1. Planritning plan 2 med takkupor — Knävägg 1 300, takkupor K1/K2 med front i fasadliv, pelare under nockås, trapphål, rumsförteckning.
    01 · A-20-2

    Planritning plan 2 med takkupor

    Knävägg 1 300, takkupor K1/K2 med front i fasadliv, pelare under nockås, trapphål, rumsförteckning.

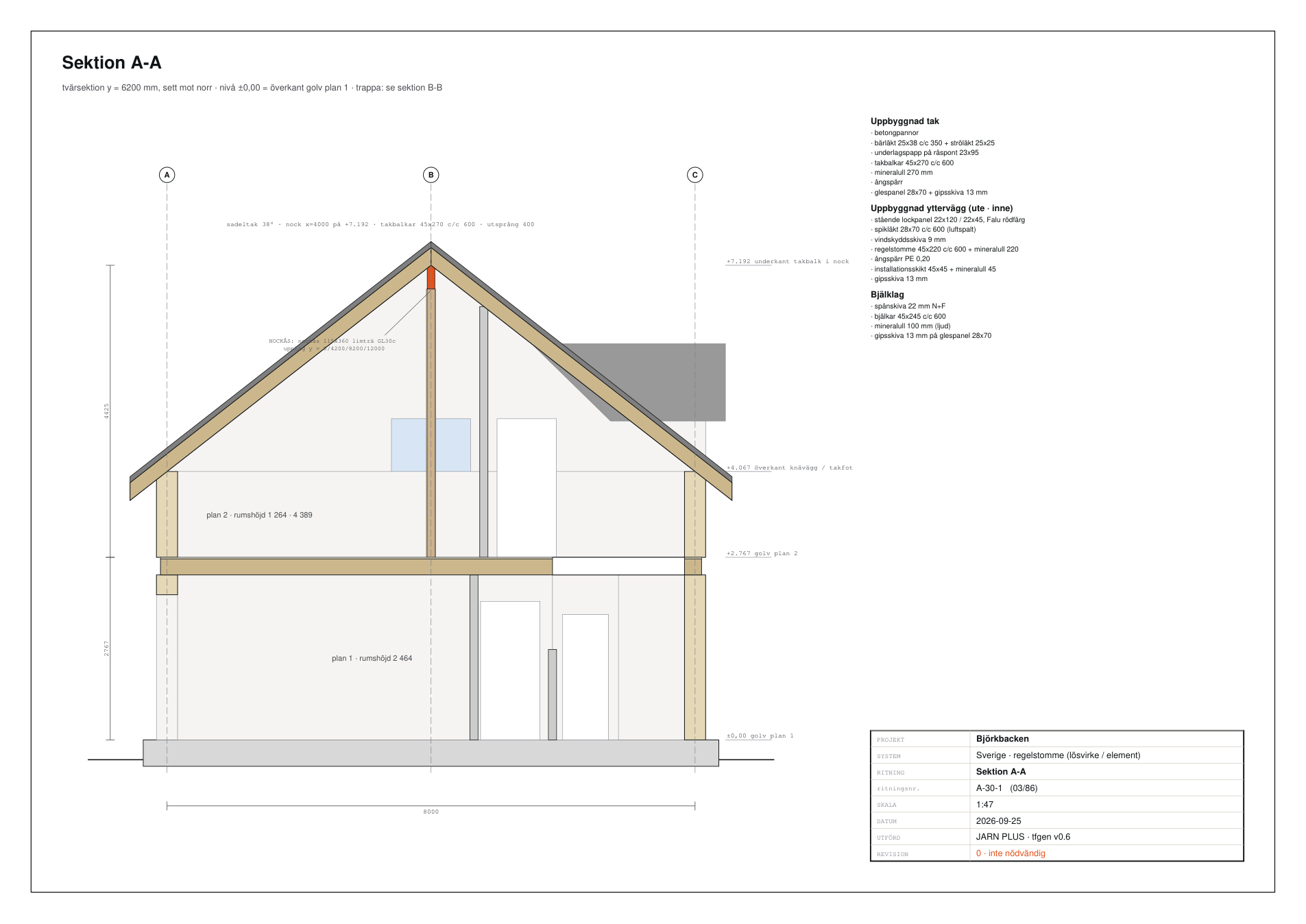

  2. Sektion A-A — Sadeltak 38° med takbalkar 45×220 på knävägg och nockås, takkupa bakom snittet, bjälklag, uppbyggnad av tak och yttervägg.
    02 · A-30-1

    Sektion A-A

    Sadeltak 38° med takbalkar 45×220 på knävägg och nockås, takkupa bakom snittet, bjälklag, uppbyggnad av tak och yttervägg.

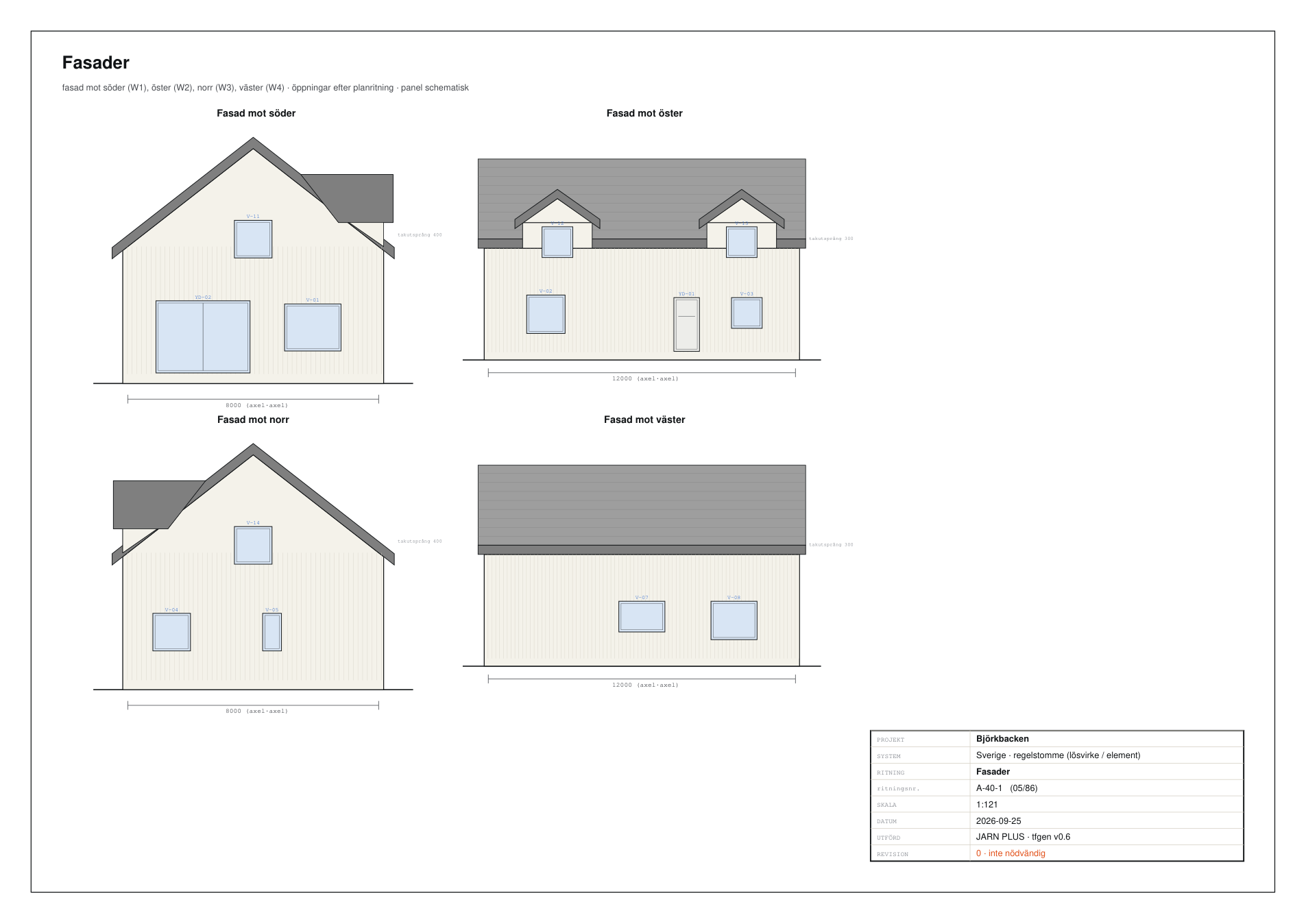

  3. Fasader — Fyra fasader med takkupor, fönster, dörrar, utsprång och panel.
    03 · A-40-1

    Fasader

    Fyra fasader med takkupor, fönster, dörrar, utsprång och panel.

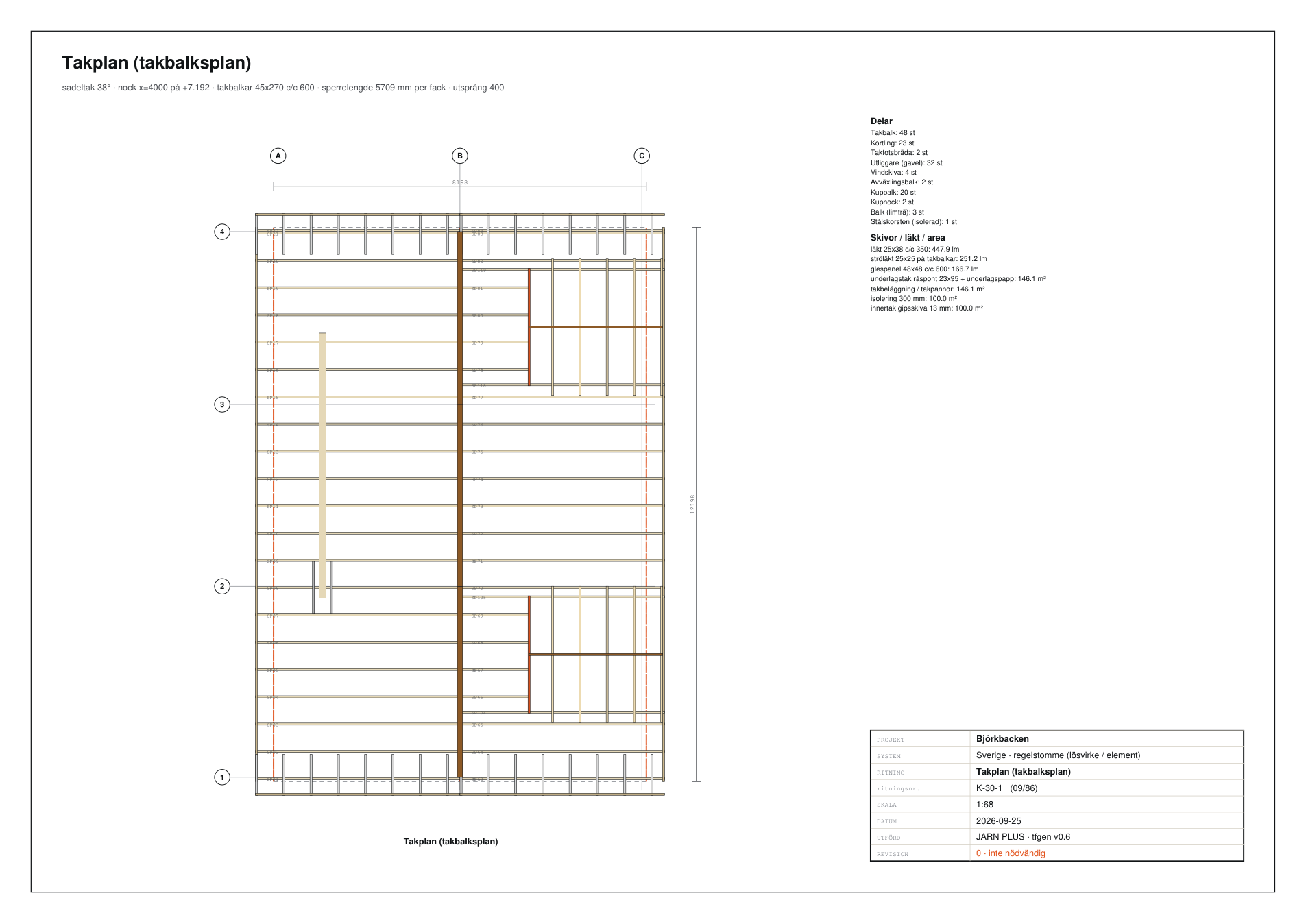

  4. Takplan med takkupor — Takbalkar med kapvinklar, dubbla balkar och avväxling vid kuporna, kupbalkar och kupnock, utliggare och vindskivor.
    04 · K-30-1

    Takplan med takkupor

    Takbalkar med kapvinklar, dubbla balkar och avväxling vid kuporna, kupbalkar och kupnock, utliggare och vindskivor.

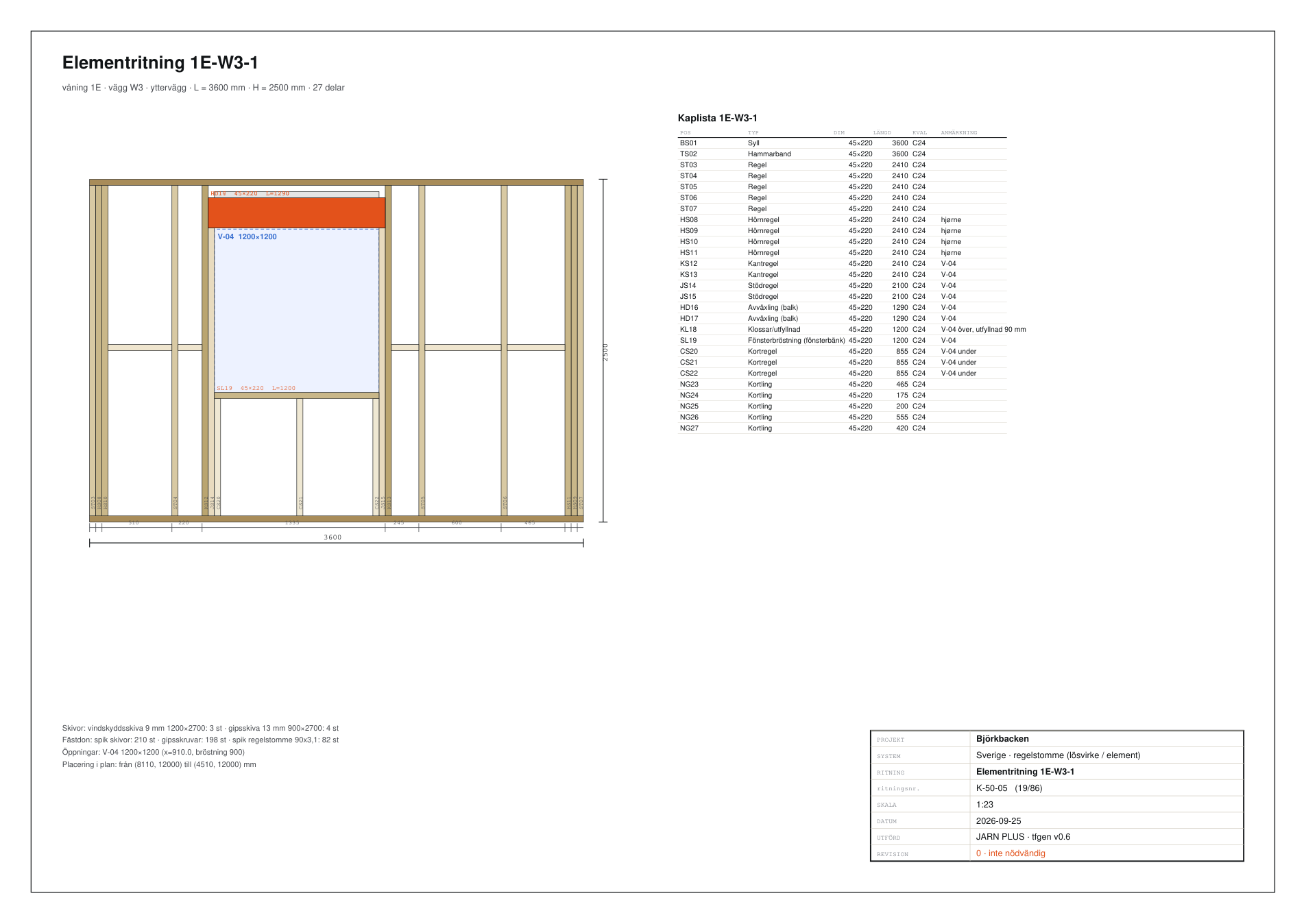

  5. Elementritning med kaplista — Varje väggelement med reglar, avväxlingar, fönsterbröstning, kortreglar och kortlingar, varje del numrerad, kaplista på samma blad.
    05 · K-50

    Elementritning med kaplista

    Varje väggelement med reglar, avväxlingar, fönsterbröstning, kortreglar och kortlingar, varje del numrerad, kaplista på samma blad.

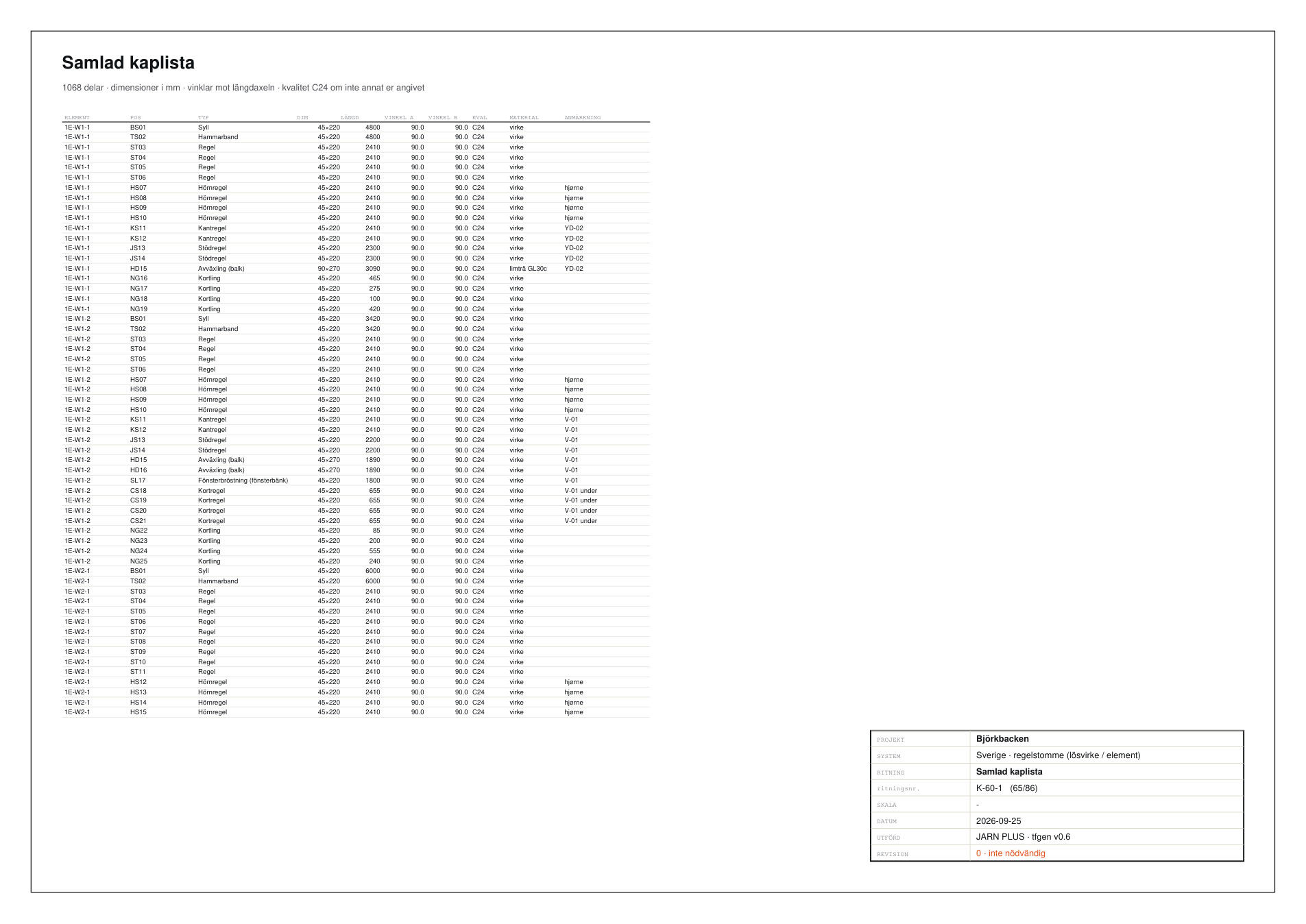

  6. Samlad kaplista och beställningslista — Alla delar sorterade efter dimension och längd, beställning efter lagerlängder med spill i procent, skivor och fästdon.
    06 · K-60

    Samlad kaplista och beställningslista

    Alla delar sorterade efter dimension och längd, beställning efter lagerlängder med spill i procent, skivor och fästdon.

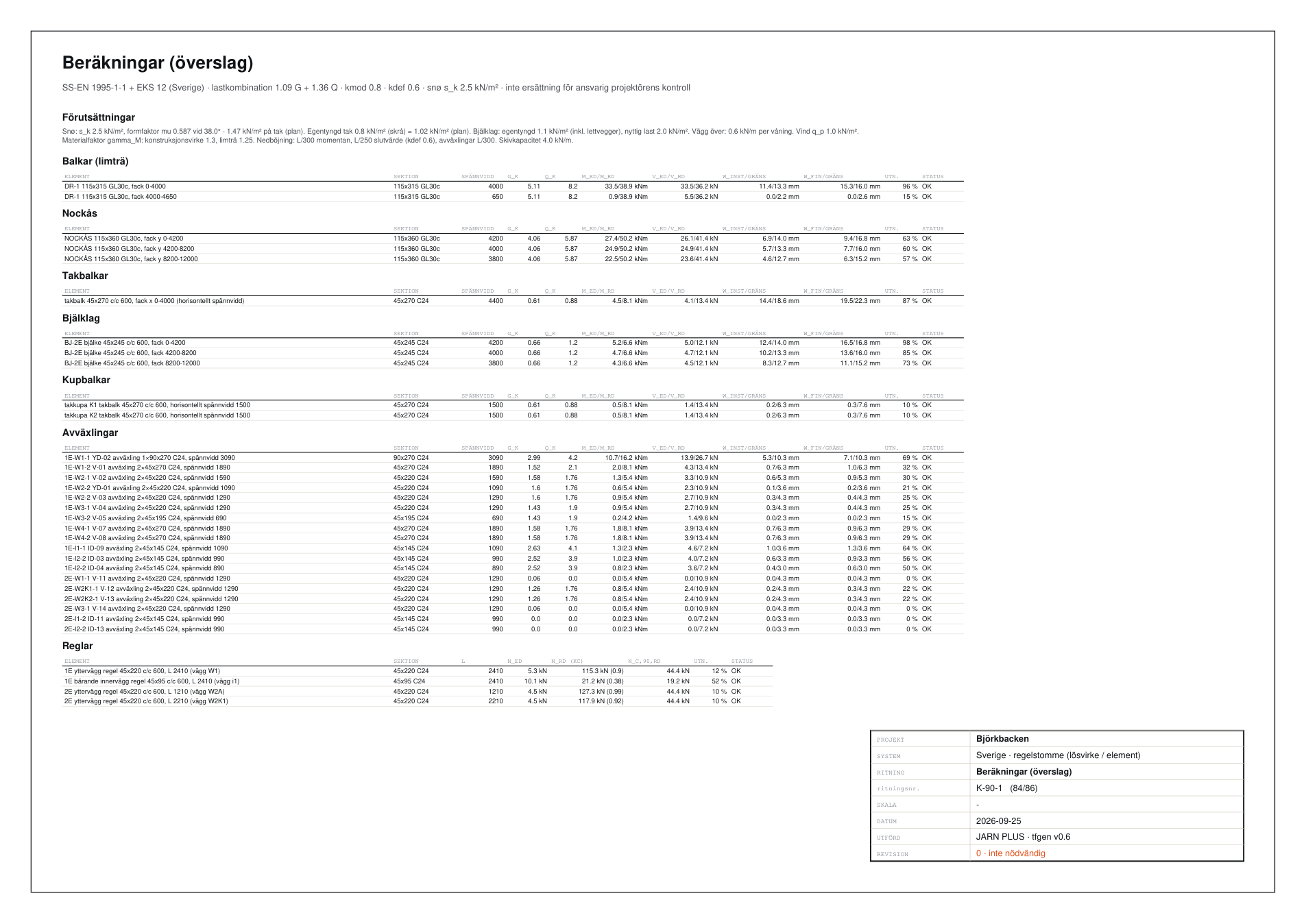

  7. Beräkningar (överslag) — Varje bärande del kontrollerad enligt SS-EN 1995-1-1/EKS från samma modell: balkar, nockås, takbalkar, bjälklag, avväxlingar, reglar, pelare, vindavstyvning. Utnyttjandegrad och rekommenderad dimension där tabellen inte håller.
    07 · K-90

    Beräkningar (överslag)

    Varje bärande del kontrollerad enligt SS-EN 1995-1-1/EKS från samma modell: balkar, nockås, takbalkar, bjälklag, avväxlingar, reglar, pelare, vindavstyvning. Utnyttjandegrad och rekommenderad dimension där tabellen inte håller.

Utdrag i skärmupplösning. Hela setet levereras som PDF i A3 (87 blad) tillsammans med CSV-filerna efter signerad NDA.

Skicka en planlösning. Få ett komplett set tillbaka.

Provleverans av ett hus till självkostnad: planritningar, elementritningar, kaplista och beställningslista efter ert system. Se exemplen först, eller skriv direkt.
